P. 2

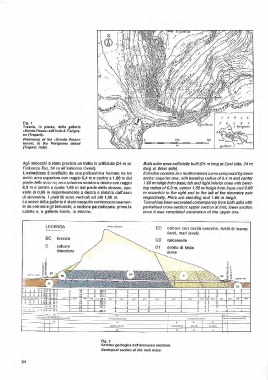

Flg. 1
Taccla, In pianta, della gallerla
"Scindo Passo. nell'lsota di Favigne
na (Trapanl).
Planimetry o1 fhe mScindo Passo.
tunnel, In fhe Fevignana ieland
(irapani, ifaly).
Agli imbocchi รจ stato previsto un tratto in artificiale (24 m al- 60th adits were arlificially built (24 m long al East si& 24 m
l'imbocco Est. 34 m all'imbocco Ovest). long at West side).
L'eslradosso 6 costituito da una policentrica formata da tre ~x6ados consists in a mullicenfered curve composed by three
archi: arco superiore con raggio 5.4 m e centro a 1.66 m dal archs: suoerior one. with bendino radius of 5.4 m andcenter
piede dello strozzo; arco inferiore sinistro e destro con raggio 1.66 m h&h from base; 1e~and;i~htinfe~orones with bend-
6.3 m e centro a quota 1,136 m dal piede dello strozzo, spo- ing radiusof 6.3 m, center 1.66 m-heigh frorn base and 0.66
stato di 0.66 m rispettivamente a destra e sinistra dall'asse m eccenmic lo the right and to the lelt of the simmetry axis
di simmetria. I piedritti sono verticali ed alti 1,66 m. respecllvely. Piers are standing and 1.66 m heigh.
Lo scavo della galleria B stato eseguito contemporaneamen- Tunnelhas been excavated mntemporary from both adils wilh
te da entrambi gli imbocchi. a sezione parzializzata: prima la parlialiled cross section: upper seclion al first, lower section
calotta e, a galleria forata, lo strozzo. once it was completed excavation of the upper one.
LEGENDA CD calcare con cavila carsiche, livelli di marna
karst, marl leves
BC breccia CD calcarenite
C calcare
limestone /l , DT -i\ scree detrito di falda
Fig. 2
Sezione geologlaa dell'arnmasi;o rocoioao.
Geologicd eecllon 01 lhe rock mass.
